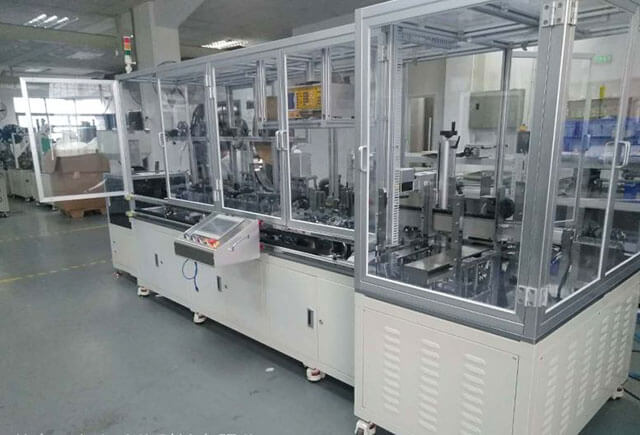

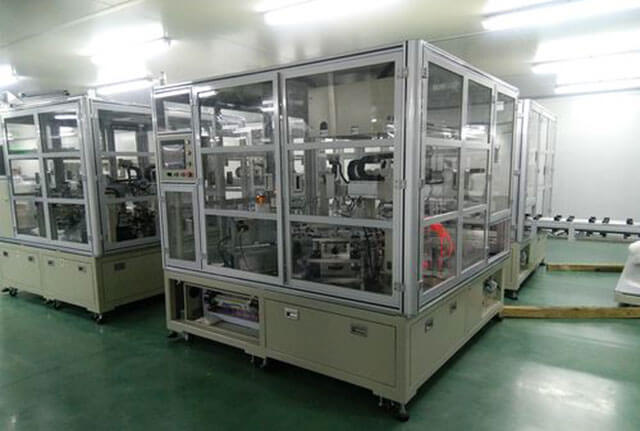

汽車連接桿可用于穩定桿和懸架、托臂等部件的連接，是汽車部件中一個很重要的連接組件，因此許多汽車零部件制造商都會定制汽車連接桿組裝設備，代替人工進行連接桿的組裝。下面小編就給大家詳細介紹一下汽車連接桿組裝設備，一起來看看吧。

汽車連接桿主要由防塵套、卡簧、球銷、襯套、連桿球銷座、壓蓋等部件組成，一般汽車連接桿組裝設備的裝配工藝是連桿球銷、襯套、防塵套組裝→將襯套熱鉚至球銷座→將連桿與球銷座焊接→安裝橡膠圈→清除連接桿總成表面油脂。

汽車連接桿組裝設備的組裝過程可分為三個具體步驟：

1、組裝連桿球銷、襯套

以襯套底部平面為定位基準固定襯套，在連桿球銷球面和脖頸部位涂布潤滑脂，用氣缸工裝頂緊連桿球銷內六方端面將其球體部分壓入襯套內腔。

2、組裝防塵套

將防塵套從連桿球銷內六方孔端裝入，確保防塵套上口卡入連桿球銷凸臺下方的卡槽中，防塵套下口卡至襯套翻遍下側。

3、二次組裝

固定連桿球銷座焊接總成，將防塵套、連桿球銷、襯套組合體中襯套的6個圓柱與連桿球銷做焊接總成6個圓孔對正并穿出，并利用工裝頂緊連桿球銷內六方端，保證球銷座底部平面與襯套底部平面貼合，同時確保防塵套下口完全卡進襯套外翻邊與球銷座外翻邊形成的環形卡槽內。

汽車連接桿組裝設備的優點

1、新結構、新裝配工藝相對于懸鉚裝配工藝，襯套底面與球銷座底面貼合定位，球心位置具有批量生產的穩定性。

2、襯套底部無開口/縫隙避免懸鉚工藝產生的縫隙，導致總成進水引起失效問題。

3、防塵套壓裝在球銷座與襯套形成的卡槽內，避免卡簧裝配過程產生永久變形，無法將防塵套箍緊至球銷座上，導致總成進水引起失效問題。

4、防塵套上唇口加裝橡膠圈，避免當連桿球銷擺動到最大極限時防塵套上唇口與連桿球銷凸臺平面產生間隙，總成進水引起失效問題。

以上就是關于汽車連接桿組裝設備的內容介紹了，希望可以對您有所幫助，如您有定制汽車部件組裝設備的需求，可聯系我們進行詳談。
